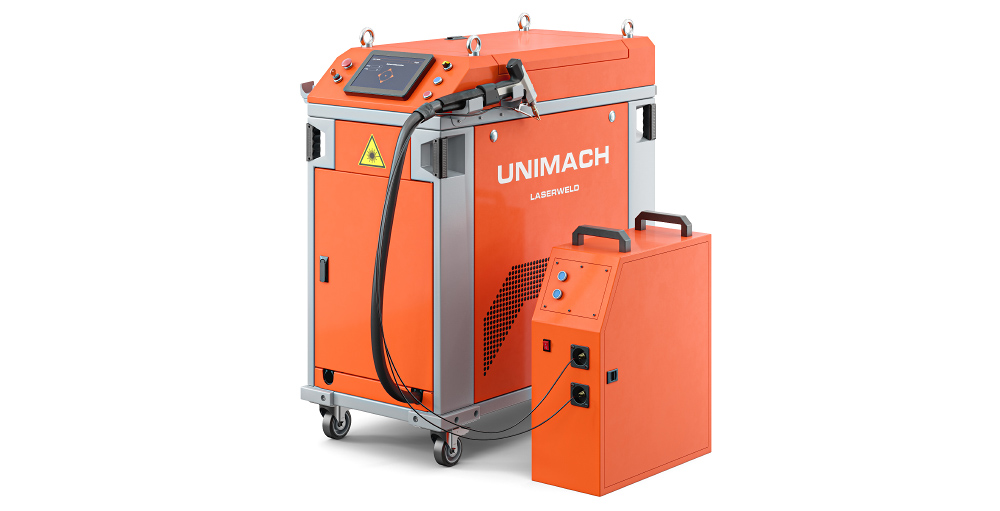

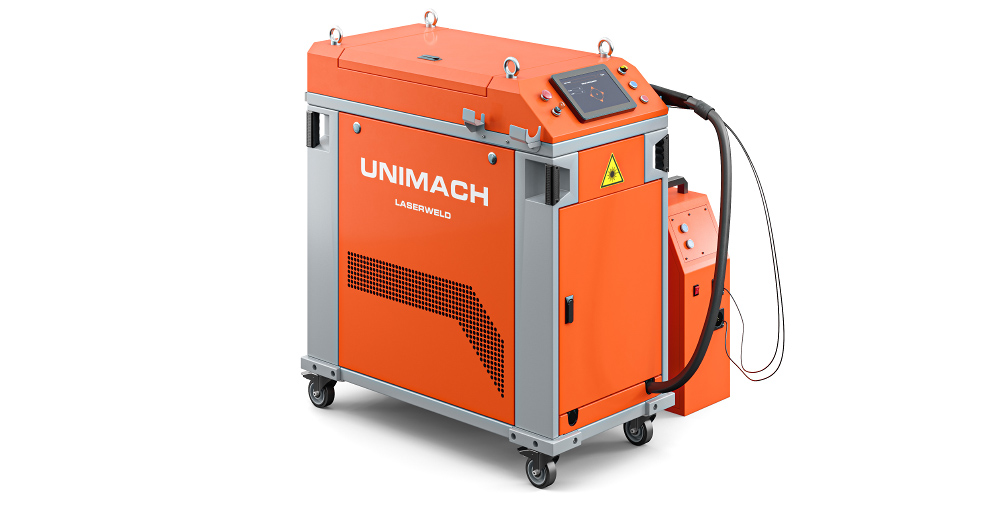

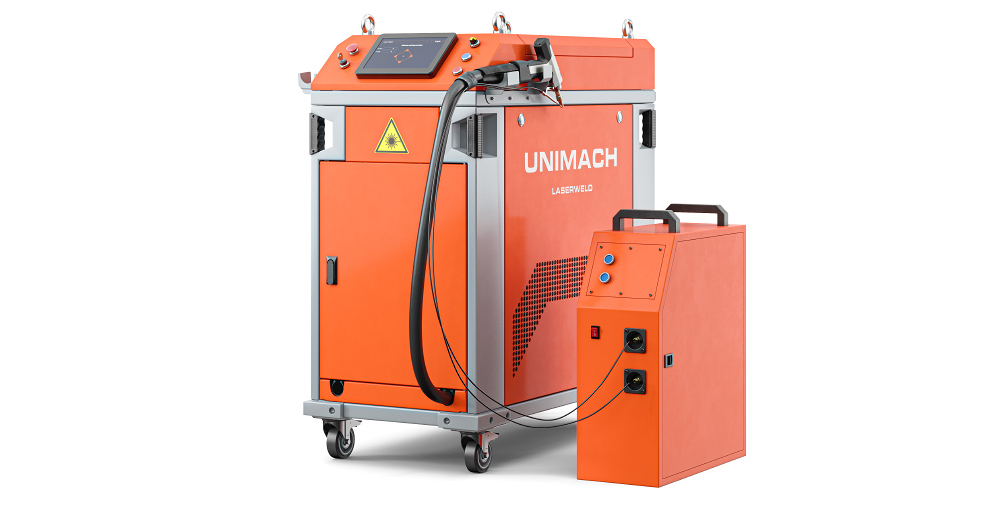

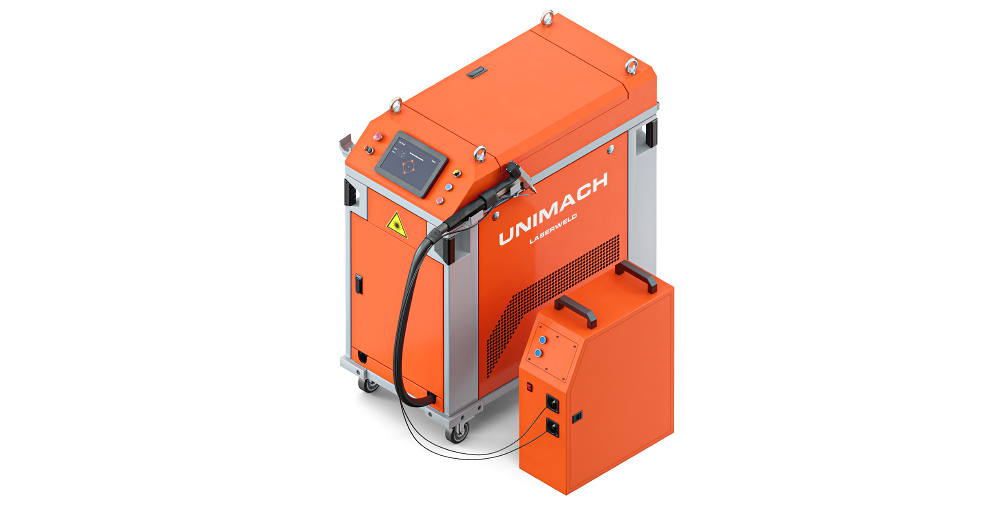

LaserWeld
Лазерная сварка
Аппарат LaserWeld для лазерной сварки изделий из металла – новая разработка в области сварочных технологий. Предназначен для сварки всех видов швов: стыковых, угловых, тавровых и кольцевых, а так же сварки плохо подогнанных изделий (сварка с использованием устройства подачи проволоки).
В отличие от традиционных сварочных аппаратов, позволяет осуществлять сварку заготовок различной толщины и материалов без необходимости производить сложную перенастройку. Использование в качестве источника оптоволоконного лазера IPG позволяет добиться безупречной производительности системы. В результате получаются ровные сварочные швы высокого качества, не нуждающиеся в последующей обработке.
Принцип работы
С помощью зеркально-оптических систем лазерный луч подается от источника в область стыка свариваемых изделий. Далее происходит разогрев, плавление и испарение частиц на кромках изделий. Расплавленный металл заполняет все микронеровности и дефекты изделий, образуя сварное соединение с большой плотностью.
Благодаря острой фокусировке лазерного луча и возможности передачи его на значительные расстояния, можно осуществлять сварку в труднодоступных местах: внутри полостей, в углублениях гофрированных конструкций и др.
Преимущества LaserWeld
Универсальность
Для сварки заготовок с неровными краями аппарат оборудован автоматической подачей проволоки в зону сварки. Проволока плавится, смешиваясь с основным материалом, и заполняет неровности кромки изделия.
Возможность сваривать нестандартные заготовки
Возможности сварки не ограничены размерами рабочей поверхности. С помощью ручного сварочного пистолета можно сваривать длинные поверхности, труднодоступные зоны и осуществлять сварку под углом.
Минимальная деформация сварочного шва
Устойчивое и качественное формирование сварочного шва. Отсутствует нагревание околошовной области.
Высокая скорость работы
Благодаря специфике процесса лазерная сварка в 10 раз превосходит по скорости традиционную дуговую сварку.
Простота в обслуживании
Требуется минимальное количество расходных материалов.
Высокая эргономичность
Автомат для лазерной сварки прост в эксплуатации и не требует сложной перенастройки при смене материала. Устройство можно свободно перемещать по производственному помещению.
Основные технические данные
| Общие характеристики | |
|---|---|
| Мощность, Вт | 1000; 1500; 2000 |
| Длина волны, нм | 1060 |
| Тип излучения | непрерывный |
| Скорость | 120 мм/сек |
| Система охлаждения | чиллер |
| Рабочая температура | 15-35°С |
| Влажность | <70%, отсутствие конденсата |
| Сварочный зазор, мм | ≤0,5 |
| Толщина шва, мм | 0,5-5 |
| Напряжение, В | 380 |

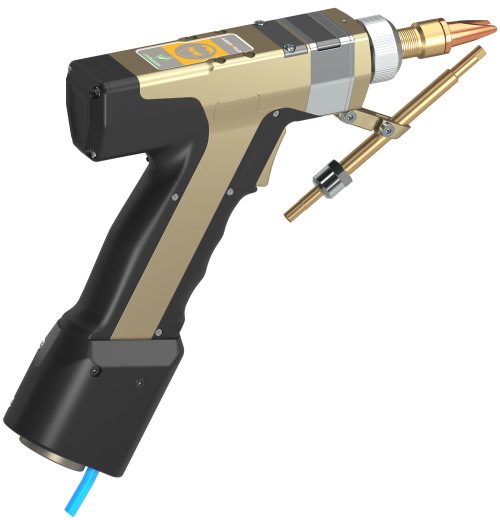

Сварочный пистолет
Преимущества
Наличие гальвамоторов
Наличие двух сканаторных гальвомоторов позволяет производить сварку с использова-нием сложной траектории движения луча, что добавляет гибкости при выборе режимов работы и большей надежности сварного шва.
Легкость в эксплуатации
Управляя частотой и шириной развертки, используя разные фигуры движения луча, мож-но подобрать оптимальный режим сварки для конкретного материала.
Автоматизация процесса
Информация о состоянии сварочного пистолета, настройки гальвамоторов и податчика проволоки отслеживаются и настраиваются при помощи программы LaserWeld.
Сопловая насадка
Выбор сопла обуславливается выбором типа сварного шва:
- Для сварки стыковых швов;
- Для сварки внутренних углов;
- Для сварки внешних углов;
- Для сварки с проволокой;
- С круглым отверстием для ручной резки металла (требует отдельной настройки).
Технические характеристики
| Частота развертки луча, Гц | от 1 до 100 |
| Форма развертки луча | точка, линия, треугольник, круг, бесконечность, петля, строчка |
| Охлаждение | водяное |
| Охлаждение защитного стекла | защитный газ |
| Ширина шва, мм | от 0,1 до 5 |
Габаритные размеры, мм
Габаритные размеры LaserWeld
Программное обеспечение UniWeld
Настоящее программное обеспечение (далее – ПО) предназначено для управления аппаратами ручной лазерной сварки (очистки) производства компании ООО «НПК МСА».
ПО поставляется в комплекте с приобретаемым аппаратом ручной лазерной сварки (очистки) либо по запросу через службу поддержки у предприятия-изготовителя. Реестровый номер ПО № 2023663092 в федеральной службе по интеллектуальной собственности (РОСПАТЕНТ), программа для ЭВМ.
Классификатор программы 08.06 – Средства управления оборудованием с числовым программным управлением (САМ) [Программное обеспечение (модули), которое должно быть предназначено для подготовки управляющих программ для станков с числовым программным управлением].
Функциональные характеристики ПО
ПО UniWeld обеспечивает следующие возможности:
- диагностирование модулей, установленных в аппарат ручной лазерной сварки (очистки), и изменение их основных параметров;
- управление характеристиками развертки, влияющими на качество сварного шва;
- поддержка протокола Ethernet позволяет интегрироваться в автоматические процессы;
- управление мощностью излучения развертки согласно выбранному режиму и заданным параметрам;
- выгрузка, создание и редактирование библиотеки обрабатываемых материалов и параметров их обработки;
- сохранение обрабатываемых материалов в файл на жестком диске или съемный носитель и их загрузка в ПО.
